刘颖同学在全息材料研究中取得新进展


  光致聚合物是一种可用于高密度光学数据存储系统的全息记录材料,具有衍射效率高,成本低,灵敏度高,折射率调制度高,制作工艺简单等特性。近来,飞速发展起来的基于介电张量理论的偏光全息理论,可以分析在大角度下的两束偏振光的全息记录和重建,在记录光的振幅和相位信息的同时再增加偏振信息,从而增加全息存储的调制变量,以提升其存储密度。为此迫切需要找到不仅适用于传统全息术,也适用于偏振全息术的具有优异光学特性的体积全息材料。
  光引发剂对光聚合物起关键作用,本研究室刘颖同学的研究成果就是调查了Irgacure 784掺杂的PMMA光致聚合物(Irgacure 784 / PMMA)的全息特征,并与通常使用的PQ / PMMA材料进行了比较。发现了Irgacure 784 / PMMA具有突出的光学全息特征,对偏振敏感。在Irgacure 784 / PMMA材料中用532nm波长的激光进行了传统全息和偏振全息的记录实验,效果显著。
  通常使用的光引发剂PQ在甲基丙烯酸甲酯(MMA)单体中的溶解度非常有限,在常温条件下,溶解度仅为0.7wt%,在60℃的条件下,才能溶解1.0wt%。而光引发剂Irgacure 784在甲基丙烯酸甲酯(MMA)单体中的溶解度非常高,考虑到材料吸收的影响,刘颖同学选择了较为合适的质量比,合成了Irgacure 784 / PMMA光致聚合物材料。为了对比两种光引发剂的性能优劣,测试了在传统全息记录条件下两种光引发剂相同质量比的条件下PQ / PMMA与Irgacure 784 / PMMA材料衍射效率的随曝光时间变化,还探究了光引发剂含量对材料的影响。如图1的实验结果,可以明显看到Irgacure 784 / PMMA材料的衍射效率,响应速率都要优于PQ。


Fig. 1. Temporal evolution of diffraction efficiency in PQ/PMMA and Irgacure 784/PMMA material.

  基于大角度偏光全息理论,记录材料不仅要具有传统全息所需的特性,还要对偏振具有较好的敏感性。当光致聚合物在532nm的激光照射下时,Irgacure 784分子会分解成具有苯环平面结构的多个中间基团。光产物和聚合物基质之间的折射率差异是Irgacure 784 / PMMA光聚合物中全息图形成的主要原因。Irgacure 784分子的光化学反应诱导的结构重排主要归因于Irgacure 784掺杂PMMA中的光诱导双折射。刘颖同学发现Irgacure 784 / PMMA材料具有偏振敏感性,采用具有代表性的正交极化波进行记录和重建(如图2(a)所示)。 其性能远远优于相同条件下制备的PQ/PMMA材料(如图2(b)所示),随后在实验室的偏光全息存储系统中记录并忠实再现了字母C(如图3所示)。实验也证明了这种材料具有永久保存信息的能力。


Fig. 2. Polarization holography measurement: (a) schematic diagram of polarization holography, (b) temporal evolution of diffraction efficiency.

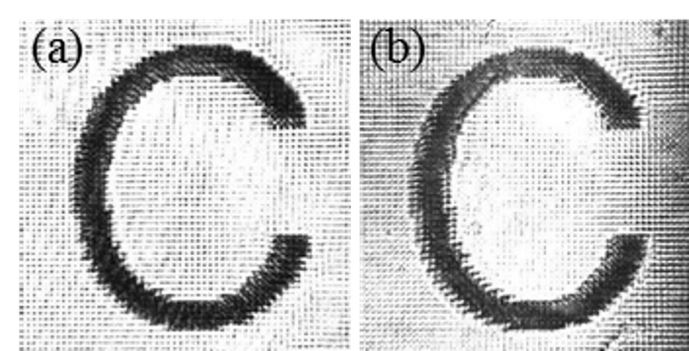

Fig. 3. Image reconstruction results in polarization holography system: (a) original transmitted image and (b) reconstructed image.

  为了更好的展现材料的记录和再现能力,刘颖同学将这种材料应用于实验室里的同轴全息系统进行记录、再现与位置复用。如图4所示,记录图像是630×630像素,这种材料能够很好地对信息进行了记录、再现及复用。

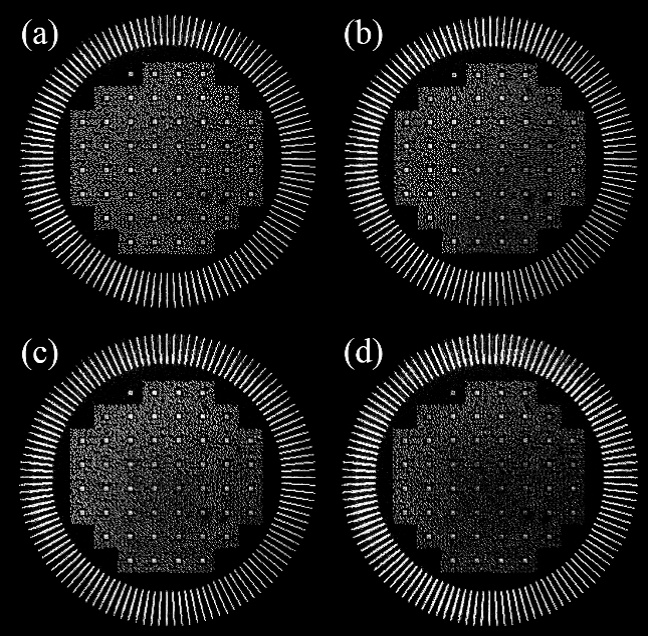

Fig. 4. Image reconstruction results in traditional holography system: (a) original reflected image and (b) reconstructed image, (c) reconstructed image of translation 5μm multiplexing, (d) reconstructed image of translation 5μm multiplexing fifth time.

  基于以上研究,以“Volume holographic recording in Irgacure 784-doped PMMA photopolymer”为题目的论文,已被Optics Express(影响因子:3.307)接收, 并发表在:Vol. 25, Issue 17, pp. 20654-20662.
  论文的相关链接:https://doi.org/10.1364/OE.25.020654



(2017.08.17)
